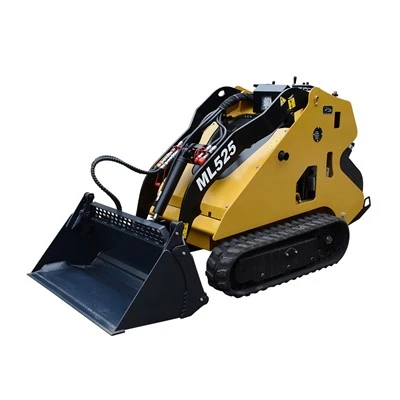

JS525Y kompaktne väikelaadur

ESITUS

Töövõimsus (35%) ................................................ ................................................... .......................................... 312 kg

Töövõimsus (50%) ................................................ ................................................... ......................................446 kg

Kallutamise maht................................................. ................................................... ................................................892 kg

Kaal (ilma kinnituseta) ................................................ ................................................... ......................................1050 kg

Reisi kiirus ................................................ ................................................... ................................................... 6,9 km/h

MOOTOR/ELEKTRILINE

Mark/mudel ................................... KUBOTA // D1105-E4B-CSR -1

Kütus/jahutus ................................... Diisel/vedel hobujõud (SAE bruto) .... ........ 18,5 kW

Maksimaalne reguleeritav pöörete arv ............... 3000 RPM

Pöördemoment @ 2200 RPM (SAE Net) ..... 71,5 Nm

Silindrite arv 3

Töömaht ................................... 1,123L

Puur/käik ................................. 78mm/78,4 mm

Kütusekulu .......................... 6,1 L/h

Määrimine .............................. ............. Suletud

Õhupuhastaja ................................... Kuiv vahetatav kaitseelemendiga kassett

Süüde ........................................... Diisel-kompressioon

Mootori jahutusvedelik ................................... Propüleenglükooli/vee segu (53%-47%)

külmumiskaitsega -37 kraadini

Käivitusabi ................................... Hõõgküünlad

Generaator .............................................. Rihmajamiga; 40 amprit; Avatud

Aku ........................................... 12 V; 45Ah

Starter ................................... 12 volti; Käigu vähendamise tüüp; 1,4 kW

HÜDRAULIKASÜSTEEM

Abipumba tüüp ................................................ Hammaspump

Abipumba võimsus ...............................42L/min@ 3000 RPM

Abipumba vabastus ...................................210 Bar

Maapealse ajamiga pump Tüüp ..........................Kahekordse suletud ahelaga aksiaalkolbpumbad

Maapealse ajami pumba võimsus ..........................2×38,4L/min@ 3000 RPM

Maapealse ajami pumba vabastus ..............................180 baari

Hüdraulikafilter .................................................. Täisvool vahetatav 10 mikroni sünteetiline meediaelement

Hüdraulilised silindrid .............................................. Kahepoolse toimega

Peamine juhtklapp .............................................. 2-Spool , avatud keskseeria paralleelkonfiguratsioon

Lisaseadme juhtventiil………………….…. 2-Spool, avatud keskseeria paralleelkonfiguratsioon

Bore Läbimõõt

Tõstesilinder (2) ................................... 50mm

Kallutussilinder (1) ................................... 55mm

Rod Läbimõõt

Tõstesilinder (2) ................................... 28 mm

Kallutussilinder (1) ................................... 30 mm

Insult

Tõstesilinder (2) ................................... 395 mm

Kallutussilinder (1) ................................... 290mm

Hüdraulic Funktsioonn Ajad

Tõstke tõstehoovad üles ................................... 5.1 Sekundid

Alumised tõstehoovad ................................... 3,5 sekundit

Koppprügi .................................. 2,3 sekundit

Kopp tagasipööramine ................................... 1,6 sekundit

SÕIDUSÜSTEEM

Peaajam .............. Täishüdrauliline kummist roomikajam

Käigukast .......... Hüdraulikamootori otsevedu peamise veermiku veoratta külge Roomikud .................... 200 mm lai

Rullid…………….. 3 Mõlemal küljel

Rõhk ………….. 24,5 kPa

VÕIMSUSED

Jahutussüsteem ................................... 5,6 L

Kütusepaak ................................................ 35 l

Mootoriõli koos filtriga ........................... 5,1L

Hüdraulikapaak ................................ ...32 L

Hüdraulikasüsteem ............................... ....44 L

JUHTSEADMED

Sõiduki juhtimine .......................Maapealset sõitu juhitakse ühe piloodiga juhitava juhtkangiga

Tõstmine ja kallutamine .......................... Juhitav ühe käsihoovaga

Eesmine lisaseade (Std.) ...... Kahe käepidemega juhitav

Lisarõhu vabastus .. Käsikangi ette- ja taha liikumine pärast mootori seiskamist. Mootor ................................... Käsihoovaga gaasihoob: võtmega käivituslüliti ja väljalülitamine

Käivitusabi ........................... Hõõgküünlad – aktiveeritakse võtmelülitiga

INSTRUMENTATSIOON

Mini roomiklaaduri seisukorda jälgitakse operaatori vaateväljas olevate gabariitide ja hoiatustulede kombinatsiooniga, mis jälgivad järgmisi funktsioone. Süsteem hoiatab operaatorit

laaduri tõrkeid jälgitakse visuaalsete hoiatustulede abil.

Mõõturs Hoiatus Valgus

Mootori õlisurve töötundide loendur

Kütuse mootori jahutusvedeliku temperatuur

Mootori pöörlemiskiirus Süsteemi pinge

MÕÕTMED

A.Väljumise nurk ................................... 19 kraadi

B. Kandeasend ............................... 206 mm

C.Tõmbenurk @ maksimaalne kõrgus ............ 36 kraadi

D. Kallutamiskõrgus standardkopaga ........ 1272 mm

E.Kallaku ulatus @ maksimaalne kõrgus ........... 815 mm

F.Kliirens ................................... 159 mm

G.Kliirens platvormi all ........... 180 mm

H. Kõrgus kopa hingetihvtini .................. 1883 mm

I. Kõrgus ................................................... ..... 1352 mm

J. Pikkus ilma kinnituseta ................................... 1976 mm

K.Pikkus standardkopaga ........................ 2637 mm

L. Töökõrgus ................................... 2649 mm

M. Tagasipööramine @ kandeasend........................ 22 kraadi

N. Täielikult üles tõstetud tagasipööramine

@ Maksimaalne kõrgus.................................. 94 kraadi

O.Maapinna kontakti pikkus ............................... 918 mm

P.Pöörderaadius standardkopaga ....... 1593 mm

Q. Laius ................................................... ....... 1104 mm

R. Ratta turvis (üle rööbaste) ........................... 904 mm

S.Laius koos 36" kopaga ................................... 1250 mm
